運動電纜&拖鏈電纜&控制電纜--CF130系列

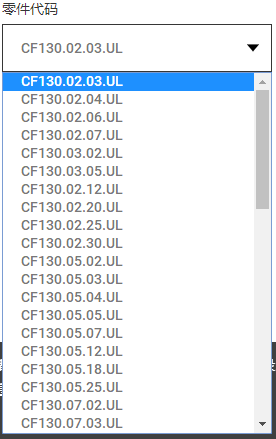

應用要求: 適合中等負載的應用外護套: PVC 阻燃無硅耐油性: 無抗油性 CFRIP? chainflex? 高柔性電纜等級: 4.4.1.2 以下數據以CF130.02.03.UL 為列舉!!!

產品說明

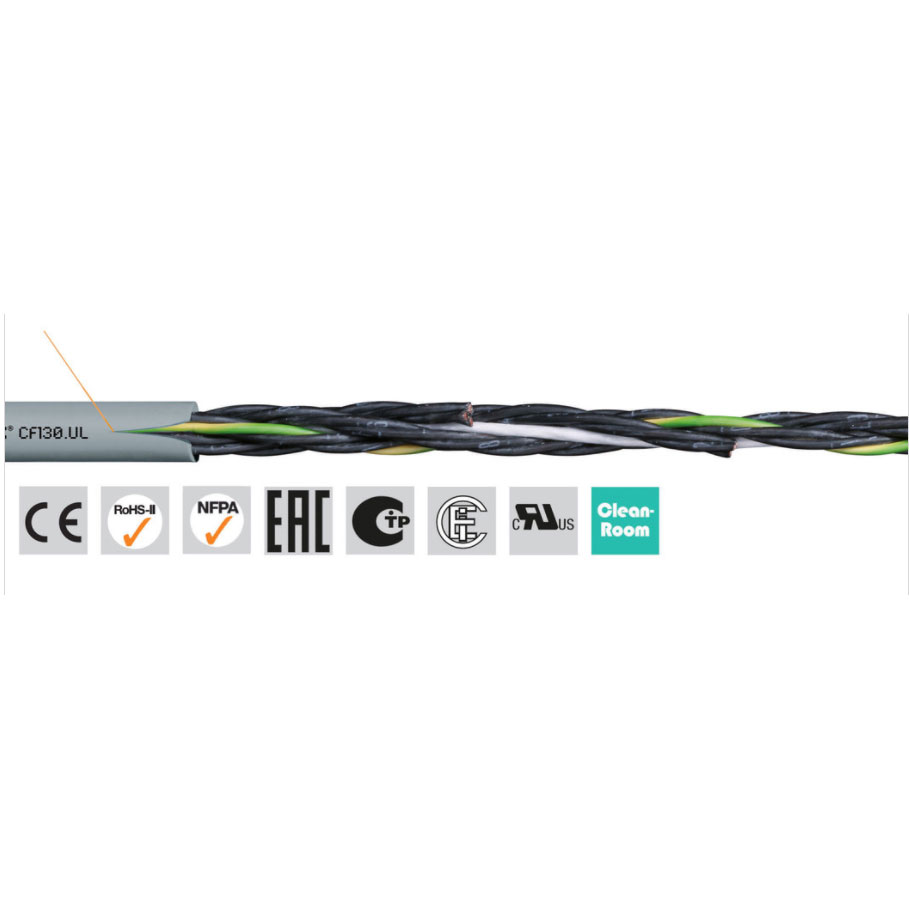

chainflex® 高柔性控制電纜 CF130.UL

典型應用領域：

適合中等負載的應用
耐油
推薦室內應用
架空行程距離和達 50 米的滑動應用
木材/石材加工業、包裝工業、供應系統、輸送、調節設備

使用壽命有保證（需符合質保條件）
更多信息：: chainflex® 高柔性電纜質保

往返運動*	5 百萬		750 萬		1000 萬
溫度，	< 10 米	≥ 10 m	< 10 米	≥ 10 m	< 10 米	≥ 10 m
從/至[°C]	最小彎曲半徑 [系數 x d]		最小彎曲半徑 [系數 x d]		最小彎曲半徑 [系數 x d]
+5 / +15	10	12,5	11	13,5	12	14,5
+15 / +60	7,5	10	8,5	11	9,5	12
+60 / +70	10	12,5	11	13,5	12	14,5

*可實現更多的往返運動次數——使用此網站的使用壽命計算器

認證和標準

阻燃 符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準 無硅 不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。 UL/CSA 型號10493和20200，300V，60°C NFPA 符合NFPA 79-2012第12.9章的標準 EAC 經認證編號TC RU C-DE. ME77.B.01254 CTP 經認證編號C-DE. PB49.B.00416 無鉛 符合2011/65/EU（RoHS II）標準 CEI 符合CEI 20-35標準 無塵室 符合ISO 1級標準。外護套材料符合CF130.15.07.UL標準，通過IPA依照標準14644-1進行的測試 CE 符合2014/35/EU標準

一般性能

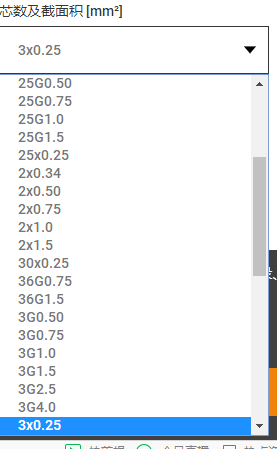

芯數及截面積 [mm2]	3x0.25
外徑最大	5.0 毫米
銅指數	8 千克/千米
重量	24.0 千克/千米

動態信息

	最小彎曲半徑，拖鏈（系數）	7.5 x d
	拖鏈最小彎曲半徑	37.5 毫米
	最小彎曲半徑，柔性（系數）	6.0 x d
	最小彎曲半徑，柔性	30.0 毫米
	最小彎曲半徑，固定（系數）	4.0 x d
	最小彎曲半徑，固定	20.0 毫米
	溫度，拖鏈最小	5 °C
	溫度，拖鏈最大	70 °C
	溫度，柔性	-5 °C至+70 °C（符合EN 60811-504標準）
	溫度，固定	-15 °C至+70 °C（符合DIN EN 50305標準）
	v最大，架空	3 m/s
	v最大，滑動	2 m/s
	a最大	20 m/s2
	行程	達50米的行程
	Torsion	± 90°，電纜長1米

電纜結構

	導體	裸銅線制成的細線絞合導線（符合 DIN EN 60228 標準）
	芯線絕緣	高機械性能TPE混合物
	芯線結構	芯線以短節距絞合在一起
	芯線識別	顏色代碼符合 DIN 47100 標準
	外護套	低粘性的 PVC 基混合材料，符合拖鏈要求（符合 EN50363-4-1 標準）。
	護套顏色	銀灰色（類似RAL 7001）
	CFRIP®	快速剝皮：外部護套處的CFRIP®開口條

電氣信息

	額定電壓	300/500 V
	測試電壓	2.000 V（符合DIN EN 50395標準）

標準和認證

	分類	4.4.1.2級 4：采用特殊設計、適用于在拖鏈中持續運動的電纜（中等負載，半徑不低于7.5 x d，速度達3米/秒） 4：行程距離長達50米 1：不耐油 2：± 90°，電纜長1米
	耐油性	無抗油性
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準
	無硅	不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。
	UL/CSA	型號10493和20200，300V，60°C
	NFPA	符合NFPA 79-2012第12.9章的標準
	EAC	經認證編號TC RU C-DE. ME77.B.01254
	CTP	經認證編號C-DE. PB49.B.00416
	無鉛	符合2011/65/EU（RoHS II）標準
	CEI	符合CEI 20-35標準
	無塵室	符合ISO 1級標準。外護套材料符合CF130.15.07.UL標準，通過IPA依照標準14644-1進行的測試
	CE	符合2014/35/EU標準

保證壽命

更多信息：chainflex® 高柔性電纜質保

500萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數	10.0 x d
500萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數	12.5 x d
500萬次往返運動，+15°C/+ 60°C和行程距離<10米時具有最小彎曲系數	7.5 x d
500萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數	10.0 x d
500萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數	10.0 x d
500萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數	12.5 x d
750萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數	11.0 x d
750萬次往返運動，+15°C/+ 15°C和行程距離<10米時具有最小彎曲系數	8.5 x d
750萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數	11.0 x d
750萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數	13.5 x d
750萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數	11.0 x d
750萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數	13.5 x d
1000萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數	12.0 x d
1000萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數	14.5 x d
1000萬次往返運動，+15°C/+ 60°C和行程距離<10米時具有最小彎曲系數	9.5 x d
1000萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數	12.0 x d
1000萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數	12.0 x d
1000萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數	14.5 x d
