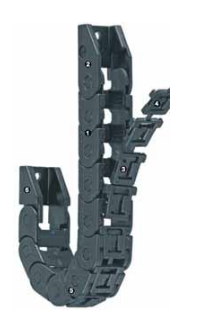

1. 小節距實現靜音平穩的運轉 2. 適合高加速度 3. 用拉鏈快速開啟和關閉 4. 拉鏈可接入任何鏈節并拆卸下來 5. 輕巧結實 6. 有安裝架
| 產品代號 : | |
| 內寬Bi [mm]: | 1016 |
| 彎曲半徑R [mm]: | 182838 |
| 行距S [mm]: | |
| 固定端dM [mm]: | |
| 拖鏈長度** [mm]: | 585 |
| 鏈節數量 : | 45 |
| 外寬Ba [mm]: | 16 |
| H* [mm]: | 48.5 |
| D [mm]: | 44 |
| K [mm]: | 85 |
| Hi [mm]: | 9 |
| Ha [mm]: | 12.5 |
| 每鏈節重量 [g]: | 112.42 |
| 重量 [kg/m]: | 0.1 |
| 所要求的間隙高度是 HF=H+10毫米（在0,2千克/米的附加載荷下）,這適用于所有類型的應用 | |
| **與鏈長相符計算長度免固定架 | |
架空長度取決于額外負載
X軸：架空長度（米）FLB/FLG
Y軸額外負載（千克/米）
下限：行程S（米）
FLB = 帶準許凹陷的架空
FLG = 上層平直的架空
參考范例A：
額外負載 = 0,125[千克/米]
架空長度FLB = 0,3米
行程 = 0,6米
 工程塑料 - 一片式 |
| 位置 | 數量 | 產品代碼 | 描述 | 價格 | |||
|---|---|---|---|---|---|---|---|
| 1 | 1 |  047.10.018.0 | 047系列拖鏈 | 長度 585 mm | |||
| 2 | 1 | 0450.10.12 | 接頭，全套 | ||||
| 計算 | |||||||
